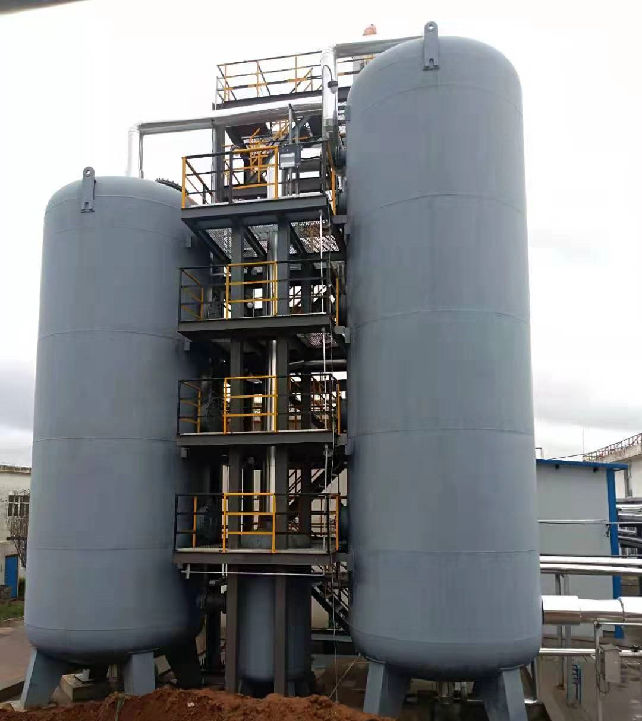

高效多维催化氧化设备

设备介绍：

高效多维催化氧化技术经过多年的研究和工程规模化应用，针对小水量的处理，高效多维催化氧化技术深度水处理技术可以实现成套设备化，工程案例的应用中显示了高效、广谱的效果，低成本及稳定性好的优势。由多维催化（催化材料）与多维氧化（还原剂/氧化剂）组成的联合工艺技术，具有氧化还原——催化氧化——脱水缩合多功能作用。利用投加的多维催化剂电极，组成多维电源催化系统，液相传质效率高，大大提高了电流效率、单位时空效率、污水处理效率和有机物降解效果，同时对高、低浓度的废水都具有良好的适应性。

生化后废水进入多维催化（催化材料）反应系统，废水首先经过催化材料磁化预处理，水分子按照磁力线的方向重新排列，降低有机物活性点与药剂分子的反应屏障；再经多维氧化（还原剂/氧化剂）反应系统，达到无选择地与废水中的有机污染物进行多维催化氧化反应、催化缩合反应。磁化显著提高催化反应速度和降解效率，能将大部分有机物分解为二氧化碳、水或简单有机物；之后进脱水缩合池进行脱水缩合反应，提高废水中残留的、难降解的水溶性小分子污染物的混凝性、沉降性，有利于后续固液分离（高效沉淀池或气浮），出水清澈透明。高效多维催化氧化技术深度水处理，达到快速显著降低 COD，同时在降解 COD生化出水 提升池 高效多维催化氧化 脱水缩合池 高效沉淀池的过程中断开有机物分子中的发色基团，达到深度脱色目的。

反应机理：

多金属电势差产生的氧化还原作用、多金属与氧化剂（双氧水）催化氧化作用；羟基自由基氧化作用；铁盐絮凝、吸附和络合架桥作用。

高效多维催化氧化技术耦合了磁化技术工艺，通过磁化催化作用：一是使水分子与有机污染物分子重新排列，减少了有机污染物分子与药剂分子的反应屏障，提高了反应效率；二是使废水中微粒子极性增强，凝聚力减弱，形成分散稳定小晶体，防止大晶体结晶，可有效防止系统结垢；三是使得高分子分解、化学键断裂和产生自由基等。

      创新要点：

       本工艺创新配套的催化材料和反应器，催化材料为多价位的催化材料；

       1.高效多维催化氧化技术反应器：高效多维催化氧化技术反应器是对传统的芬顿流化床结构及功能的创新改造和提升，一方面对传统芬顿-流化床结构的完善；

2.耦合磁化、催化等装置系统，提高了处理效率。并且解决了现有芬顿的催化材料堵塞、板结、钝化等问题，解决了芬顿工艺易出现跑泥问题以及 COD降解效率低、投药量大的问题。本工艺高效、广谱、性能稳定。

主要优势：

1.高效、广谱、处理负荷大、抗负荷冲击能力强COD 去除率达到 60-85%，脱色率高达 95%。三相催化氧化对抗氧化、抗光化、抗生化的发色基团具有良好脱除作用，可显著降低废水 COD、色度、总磷、SS、臭味；

2.营运成本低，相比现有深度处理技术，COD、色度的去除率提高 20 个百分点，营运成本降低 30 个百分点；3）、应用工艺成熟稳定、操作方便项目正常营运十分重要。本项目核心技术在于新型催化剂配方，三相催化氧化成套设备性能优异，设备维修频率低，自动化程度高，操作方便。

适用范围：

1. 精细化工废水处理；

2. 印染、化纤、制药厂废水处理；

3. 高难度难降解废水处理；

4. 污水处理厂提标改造；

5. 纳滤、反渗透浓缩液处理等；

6. 垃圾渗滤液、渗滤液浓缩液；

7. 市政污水厂出水一级 A 提标 4 类水等
